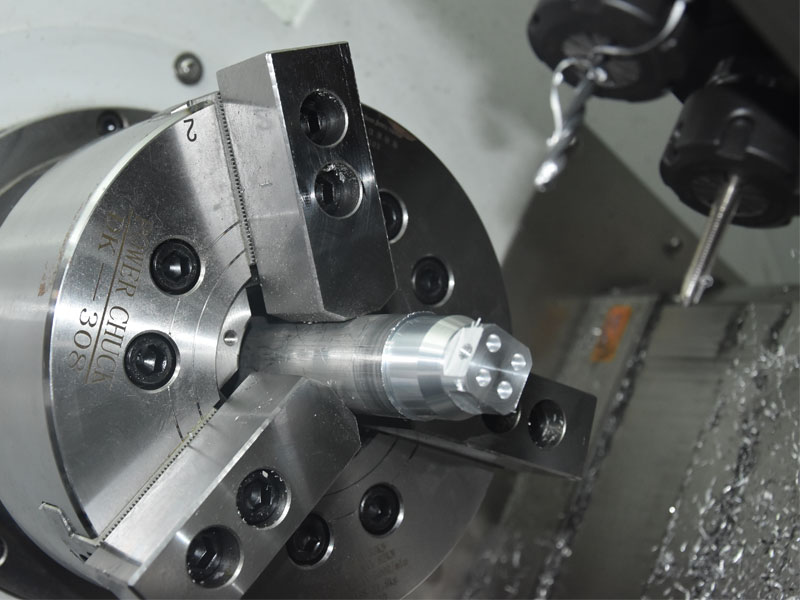

CK50斜轨数控车床装配了四动力头和垂直Y轴，满足客户多方位多角度的加工需求。
这款机床采用了套筒式主轴单元，瑞典SKF/REXROTH导轨，台湾PMI/HIWIN丝杠，德国FAG丝杠轴承，高配高精高要求的斜轨数控车床。主轴也采用了磁环编码器，可以高效精密的分度和定位，床身结构采用了30°整体斜床身，可以排刀或者装刀塔
如果客户需要增加多种磨头或者动力头也是首选之一
卡盘：手动卡盘，气动卡盘，液压卡盘，气动夹头，液压夹头
尾座：液压
刀架：4/6/8 电动刀塔 液压刀塔，伺服刀塔

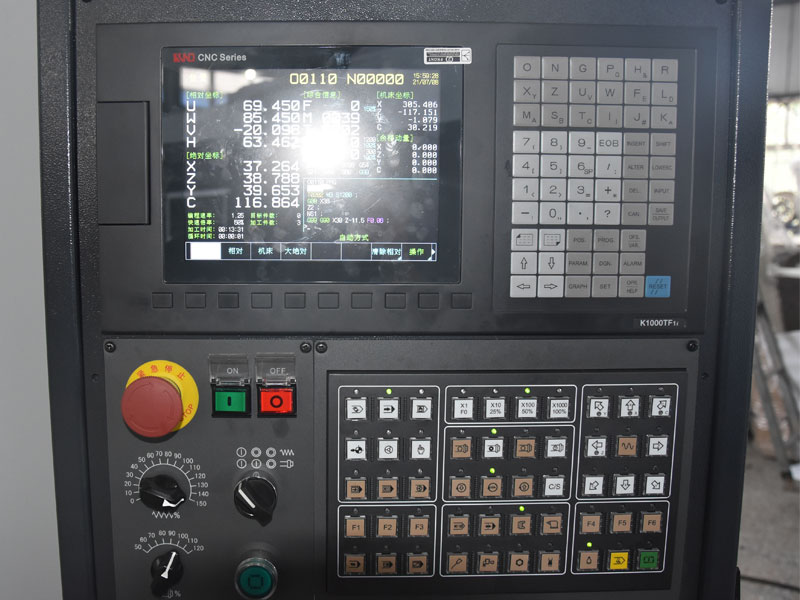

系统：广数，凯恩帝，新代，西门子，发那科
送料机：机械送料机，气动送料机，液压送料机，伺服送料机，桁架送料机
|
项 目 |
规 格 |
CK50 | ||||
|
工作范围 |
床身上大回转直径（mm） |
φ510 | ||||
|
拖板上大回转直径（mm） |
φ180 | |||||
|
大加工盘类直径（mm） |
φ400 | |||||
|
大径向铣削长度（mm） |
330 |
300 |
270 | |||
|
大车削长度（mm） |
装排刀:480 装刀塔:380 |
装排刀:450装刀塔:350 |
装排刀:420装刀塔:320 | |||
|
极限行程 |
X轴（直径行程mm） |
1100 | ||||
|
Z轴（mm） |
550 | |||||
|
进 给 |
X向滚珠丝杆 |
3210-C3 | ||||
|
推荐X轴电机扭矩(N·m) |
≥10 | |||||
|
Z向滚珠丝杆 |
3210-C3 | |||||
|
推荐Z轴电机扭矩(N·m) |
≥10 | |||||
|
床 身 |
床身与水平倾斜度 |
30°整体铸件床身 | ||||
|
导轨跨度（mm） |
450 | |||||
|
套筒式机械主轴单元（客户提供） |
高转速（rpm） |
4500 |
4500 |
3000 | ||
|
通孔直径（mm） |
φ56（客户提供） |
φ62（客户提供） |
φ79（客户提供） | |||
|
轴端型式 |
A2-5 |
A2-6 |
A2-6 | |||
|
内孔锥度 |
MT6 |
MT6 |
MT6 | |||
|
推荐主轴电机功率(kW) |
5.5 |
7.5 |
7.5 | |||
|
可选液压卡盘或筒夹 |
6寸或46筒夹 |
8寸或52筒夹 |
10寸 | |||
